Пластинчатый теплообменник для системы горячего водоснабжения

  • В наличии
  • Оптом и в розницу
  • Код: 1

от 42 000 Тг.

Показать оптовые цены

Заказ только по телефону

+7 показать номер
  • +7 показать номер
  • +7 показать номер
Пластинчатый теплообменник для системы горячего водоснабжения
Пластинчатый теплообменник для системы горячего водоснабженияВ наличии
от 42 000 Тг.
+7 показать номер
  • +7 показать номер
  • +7 показать номер

Описание

Прайс по теплообменникам на горячее водоснабжение по параметрам 70-50/5-60 ΔР=20кПа
Техническая характеристика
Мощность
Диаметр патрубков
Тип корпуса
Кол-во пластин
Цена ($)
Срок поставки
до 200 литров в час
12,8 кВт.
Ду 32
А1S-P16
8
156.88
на складе
до 300 литров в час
19,2 кВт.
Ду 32
А1S-P16
10
173.06
на складе
до 400 литров в час
25,6 кВт.
Ду 32
А1S-P16
12
189.23
на складе
до 500 литров в час
32 кВт.
Ду 32
А1S-P16
14
205.42
на складе
до 650 литров в час
41,6 кВт.
Ду 32
А1S-P16
16
221.60
на складе
до 800 литров в час
51,2 кВт.
Ду 32
А1S-P16
18
237.78
на складе
до 950 литров в час
60,80 кВт.
Ду 32
А1S-P16
20
253.95
на складе
до 1100 литров в час
70,4 кВт.
Ду 32
A1L-P16
14
305.72
на складе
до 1200 литров в час
76,8 кВт.
Ду 32
A1L-P16
16
330.34
на складе
до 1300 литров в час
83,2 кВт.
Ду 32
A1L-P16
17
342.65
на складе
до 1400 литров в час
89,6 кВт.
Ду 32
A1L-P16
18
354.96
на складе
до 1500 литров в час
96 кВт.
Ду 50
A2S-P16
18
410.59
на складе
до 1600 литров в час
102,4 кВт.
Ду 50
A2S-P16
20
439.09
на складе
до 1700 литров в час
108,8 кВт.
Ду 50
A2S-P16
22
467.59
на складе
до 1800 литров в час
115 кВт.
Ду 50
A2S-P16
24
496.09
на складе
до 1900 литров в час
121,6 кВт.
Ду 50
A2S-P16
26
524.59
на складе
до 2000 литров в час
127,9 кВт.
Ду 65
A2M-P16
14
589.13
на складе
до 2500 литров в час
159,92 кВт.
Ду 65
A2M-P16
16
632.42
на складе
до 3000 литров в час
191,90 кВт.
Ду 65
A2M-P16
18
675.72
на складе
до 3500 литров в час
223,88 кВт.
Ду 65
A2M-P16
22
762.33
на складе
до 4000 литров в час
255,86 кВт.
Ду 80
A3М-P16
16
868.15
на складе
до 4500 литров в час
287,85 кВт.
Ду 80
A3М-P16
18
926.95
на складе
до 5000 литров в час
319,83 кВт.
Ду 80
A3М-P16
20
985.76
на складе
до 5500 литров в час
351,81 кВт.
Ду 100
A4S-P16
21
1152.9
на складе
до 6000 литров в час
383,79 кВт.
Ду 100
A4S-P16
23
1221.99
на складе

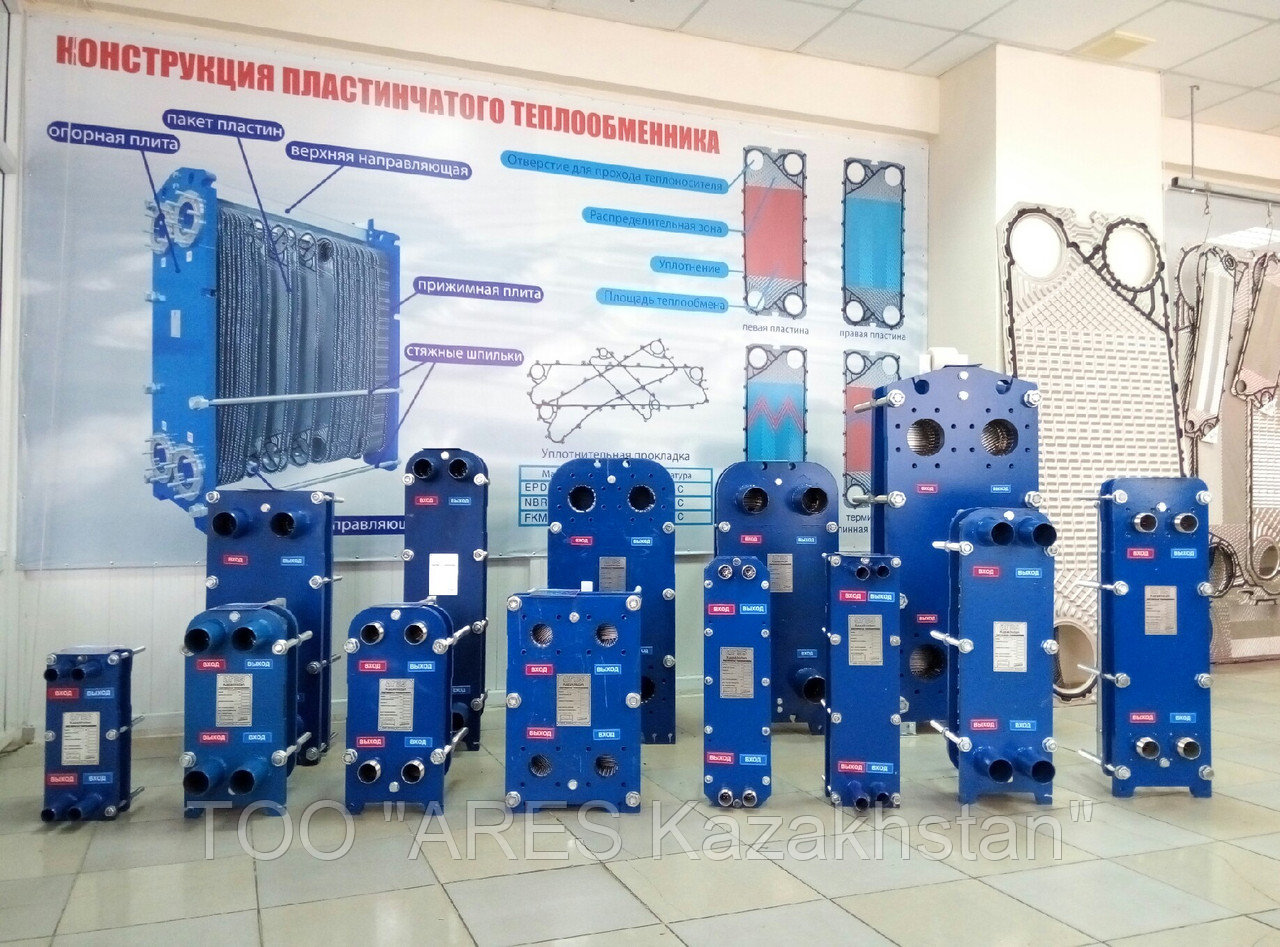

Конструкция пластинчатого теплообменника
Пластинчатый теплообменный аппарат состоит из пакета пластин, стянутого между опорной и прижимной плитами, с помощью шпилек, до расчетного размера. Поверхность теплообмена в теплообменнике образована набором гофрированных металлических пластин, на которых для обеспечения герметичности, установлены резиновые уплотнения. Пластины в теплообменном аппарате устанавливаются таким образом, что каждая последующая развернута на 180, так формируются каналы, по которым движутся среды. Герметичность собранного теплообменного аппарата, позволяет использовать их при давлении от 6 бар до 25 бар.
Принцип работы теплообменного аппарата
Принцип работы пластинчатого теплообменного аппарата основан на передаче тепла между смежными пластинами. Холодная и горячая среды поступают в теплообменный аппарат, не смешиваясь друг с другом. Движение жидкостей в теплообменном аппарате осуществляется, как правило, друг навстречу другу, таким образом, происходит процесс теплообмена. Каждая из сторон изолирована уплотнительной прокладкой, что позволяет исключить смешивание сред. В случае нарушения герметичности уплотнительной прокладки утечка наружу, может быть визуализирована и устранена. Обеспечения герметичности при работе теплообменного аппарата, достигается стягиванием пакета пластин до расчетного размера. Также стяжные шпильки позволяют оперативно проводить разборку и сборку теплообменного аппарата, тем самым обеспечивая доступ ко всей теплообменной поверхности.
Преимущества пластинчатых теплообменников
Возможность изменения мощности
· В каждом разборном пластинчатом теплообменном аппарате есть возможность изменения мощности теплообменного аппарата, путем изменения количества пластин.
Высокая эффективность
· Благодаря своим конструктивным особенностям, теплообменные аппараты имеют в несколько раз выше коэффициенты теплопередачи, чем у кожухотрубных аппаратов.
· Пластинчатые теплообменники более компактны (площадь при монтаже, обслуживании и ремонте в 3-5 раз меньше чем у кожухотрубных)
· Затраты на монтажные работы ниже, за счет более компактной конструкции
Удобство в обслуживании и ремонте
· Возможность обслуживания и ремонта теплообменника благодаря разборной конструкции, и легкого доступа к поверхности путем разборки. Работы по разборке и сборке могут быть выполнены одним человеком.
Характеристика пластины
Пластины изготавливаются толщиной от 0,5 до 1,0 мм из коррозионностойкого материала: стали AISI 316 по запросу AISI 304, SMO, Hasterloy (жаропрочные сплавы на основе никеля) титан и др. Материал пластины выбирается исходя из сферы применения пластинчатого теплообменного аппарата и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. При входе на пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределить жидкость и избежать «мертвых зон» на пластине. Между верхней и нижней зонами, расположена поверхность теплообмена пластины, которая имеет гофрированную поверхность, позволяющую создать турбулентный поток и интенсифицировать процесс теплообмена.
Все модели пластин выпускаемые компанией ARES идентичны Sondex, Danfoss, Ридан. Стандартные пластины серии А, имеют два типа гофрирования: с острым и тупым углом шеврона.
Пластина с тупым углом:
· Высокая турбулизация потока
· Высокая теплопередача
· Высокая потеря давления
Пластина с острым углом:
· Низкая турбулизация потока
· Низкая теплопередача
· Низкая потеря давления
Пластинчатый теплообменный аппарат состоит из пластин одного типа или их комбинации. Количество пластин в теплообменном аппарате их компоновка, зависит от тепловой мощности, теплофизических свойств сред, а также температурных параметров и допустимой потери давления.

Характеристики

Основные
Производитель  ARES
Страна производительТурция
Гарантийный срок  24 мес
Максимальная площадь теплообмена200 кв.м
Максимальная рабочая температура  150 град.
Максимальное давление теплообменника1.6 МПа
Масса пустого35 кг
Материал теплообменника  Нержавеющая сталь
Минимальная рабочая температура-10 град.
Пропускная способность  15 куб. м/час
Тепловая мощность  10 кВт
Тип поверхностного теплообменника  Рекуперативный
Тип рекуперативного поверхностного теплообменника  Пластинчатый
Тип теплообменника по способу передачи теплаПоверхностный
