Пластинчатый теплообменник на систему ГВС

  • В наличии
  • Оптом и в розницу
  • Код: 1

от 42 000 Тг.

Показать оптовые цены
+7 показать номер
  • +7 показать номер
  • +7 показать номер
  • Адрес и контакты
Пластинчатый теплообменник на систему ГВС
Пластинчатый теплообменник на систему ГВСВ наличии
от 42 000 Тг.
+7 показать номер
  • +7 показать номер
  • +7 показать номер

Описание

Прайс по теплообменникам на горячее водоснабжение подобранный по параметрам 70-50/5-60, потеря давления 0,2 bar
Техническая характеристика
Мощность
Диаметр патрубков
Тип корпуса
Кол-во пластин
Цена ($)
Срок поставки
до 200 литров в час
12,8 кВт.
Ду 32
А1S-P16
8
156.88
на складе
до 300 литров в час
19,2 кВт.
Ду 32
А1S-P16
10
173.06
на складе
до 400 литров в час
25,6 кВт.
Ду 32
А1S-P16
12
189.23
на складе
до 500 литров в час
32 кВт.
Ду 32
А1S-P16
14
205.42
на складе
до 650 литров в час
41,6 кВт.
Ду 32
А1S-P16
16
221.60
на складе
до 800 литров в час
51,2 кВт.
Ду 32
А1S-P16
18
237.78
на складе
до 950 литров в час
60,80 кВт.
Ду 32
А1S-P16
20
253.95
на складе
до 1100 литров в час
70,4 кВт.
Ду 32
A1L-P16
14
305.72
на складе
до 1200 литров в час
76,8 кВт.
Ду 32
A1L-P16
16
330.34
на складе
до 1300 литров в час
83,2 кВт.
Ду 32
A1L-P16
17
342.65
на складе
до 1400 литров в час
89,6 кВт.
Ду 32
A1L-P16
18
354.96
на складе
до 1500 литров в час
96 кВт.
Ду 50
A2S-P16
18
410.59
на складе
до 1600 литров в час
102,4 кВт.
Ду 50
A2S-P16
20
439.09
на складе
до 1700 литров в час
108,8 кВт.
Ду 50
A2S-P16
22
467.59
на складе
до 1800 литров в час
115 кВт.
Ду 50
A2S-P16
24
496.09
на складе
до 1900 литров в час
121,6 кВт.
Ду 50
A2S-P16
26
524.59
на складе
до 2000 литров в час
127,9 кВт.
Ду 65
A2M-P16
14
589.13
на складе
до 2500 литров в час
159,92 кВт.
Ду 65
A2M-P16
16
632.42
на складе
до 3000 литров в час
191,90 кВт.
Ду 65
A2M-P16
18
675.72
на складе
до 3500 литров в час
223,88 кВт.
Ду 65
A2M-P16
22
762.33
на складе
до 4000 литров в час
255,86 кВт.
Ду 80
A3М-P16
16
868.15
на складе
до 4500 литров в час
287,85 кВт.
Ду 80
A3М-P16
18
926.95
на складе
до 5000 литров в час
319,83 кВт.
Ду 80
A3М-P16
20
985.76
на складе
до 5500 литров в час
351,81 кВт.
Ду 100
A4S-P16
21
1152.9
на складе
до 6000 литров в час
383,79 кВт.
Ду 100
A4S-P16
23
1221.99
на складе

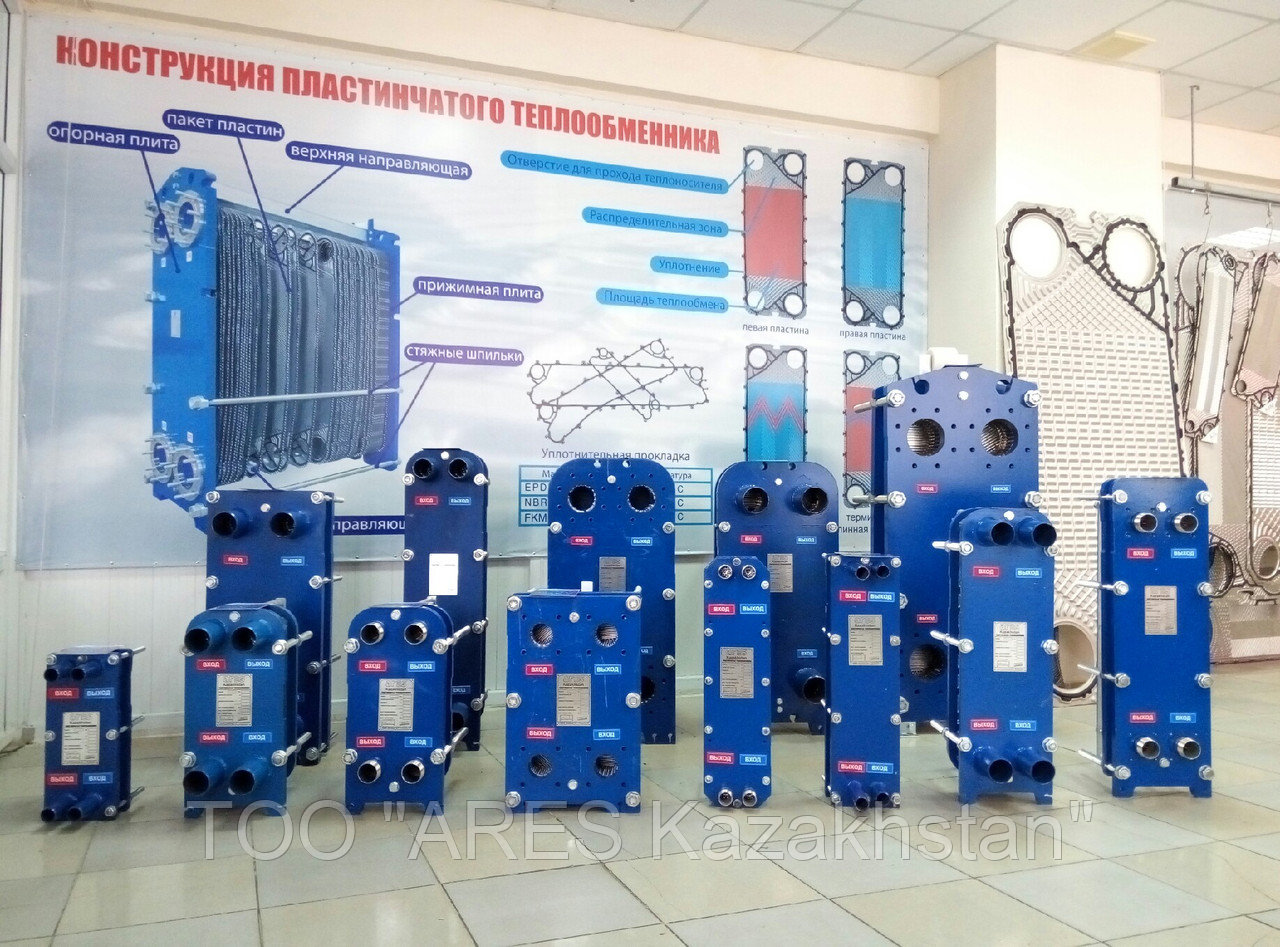

Конструкция пластинчатого теплообменника
Пластинчатый теплообменный аппарат состоит из пакета пластин, стянутого между опорной и прижимной плитами, с помощью шпилек, до расчетного размера. Поверхность теплообмена в теплообменнике образована набором гофрированных металлических пластин, на которых для обеспечения герметичности, установлены резиновые уплотнения. Пластины в теплообменном аппарате устанавливаются таким образом, что каждая последующая развернута на 180, так формируются каналы, по которым движутся среды. Герметичность собранного теплообменного аппарата, позволяет использовать их при давлении от 6 бар до 25 бар.
Принцип работы теплообменного аппарата
Принцип работы пластинчатого теплообменного аппарата основан на передаче тепла между смежными пластинами. Холодная и горячая среды поступают в теплообменный аппарат, не смешиваясь друг с другом. Движение жидкостей в теплообменном аппарате осуществляется, как правило, друг навстречу другу, таким образом, происходит процесс теплообмена. Каждая из сторон изолирована уплотнительной прокладкой, что позволяет исключить смешивание сред. В случае нарушения герметичности уплотнительной прокладки утечка наружу, может быть визуализирована и устранена. Обеспечения герметичности при работе теплообменного аппарата, достигается стягиванием пакета пластин до расчетного размера. Также стяжные шпильки позволяют оперативно проводить разборку и сборку теплообменного аппарата, тем самым обеспечивая доступ ко всей теплообменной поверхности.
Преимущества пластинчатых теплообменников
Возможность изменения мощности
· В каждом разборном пластинчатом теплообменном аппарате есть возможность изменения мощности теплообменного аппарата, путем изменения количества пластин.
Высокая эффективность
· Благодаря своим конструктивным особенностям, теплообменные аппараты имеют в несколько раз выше коэффициенты теплопередачи, чем у кожухотрубных аппаратов.
· Пластинчатые теплообменники более компактны (площадь при монтаже, обслуживании и ремонте в 3-5 раз меньше чем у кожухотрубных)
· Затраты на монтажные работы ниже, за счет более компактной конструкции
Удобство в обслуживании и ремонте
· Возможность обслуживания и ремонта теплообменника благодаря разборной конструкции, и легкого доступа к поверхности путем разборки. Работы по разборке и сборке могут быть выполнены одним человеком.
Характеристика пластины
Пластины изготавливаются толщиной от 0,5 до 1,0 мм из коррозионностойкого материала: стали AISI 316 по запросу AISI 304, SMO, Hasterloy (жаропрочные сплавы на основе никеля) титан и др. Материал пластины выбирается исходя из сферы применения пластинчатого теплообменного аппарата и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. При входе на пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределить жидкость и избежать «мертвых зон» на пластине. Между верхней и нижней зонами, расположена поверхность теплообмена пластины, которая имеет гофрированную поверхность, позволяющую создать турбулентный поток и интенсифицировать процесс теплообмена.
Выпускаемые компанией ARES все пластины идентичны моделям Sondex, danfoss, Ридан. Стандартные пластины серии А, имеют два типа гофрирования: с острым и тупым углом шеврона.
Пластина с тупым углом:
· Высокая турбулизация потока
· Высокая теплопередача
· Высокая потеря давления
Пластина с острым углом:
· Низкая турбулизация потока
· Низкая теплопередача
· Низкая потеря давления
Пластинчатый теплообменный аппарат состоит из пластин одного типа или их комбинации. Количество пластин в теплообменном аппарате их компоновка, зависит от тепловой мощности, теплофизических свойств сред, а также температурных параметров и допустимой потери давления.

Характеристики

Основные
Производитель  ARES
Страна производительТурция
Гарантийный срок  24 мес
Максимальная рабочая температура  150 град.
Максимальное давление теплообменника1.6 МПа
Материал теплообменника  Нержавеющая сталь
Минимальная рабочая температура-10 град.
Тепловая мощность  10 кВт
Тип поверхностного теплообменника  Рекуперативный
Тип рекуперативного поверхностного теплообменника  Пластинчатый
Тип теплообменника по способу передачи теплаПоверхностный
