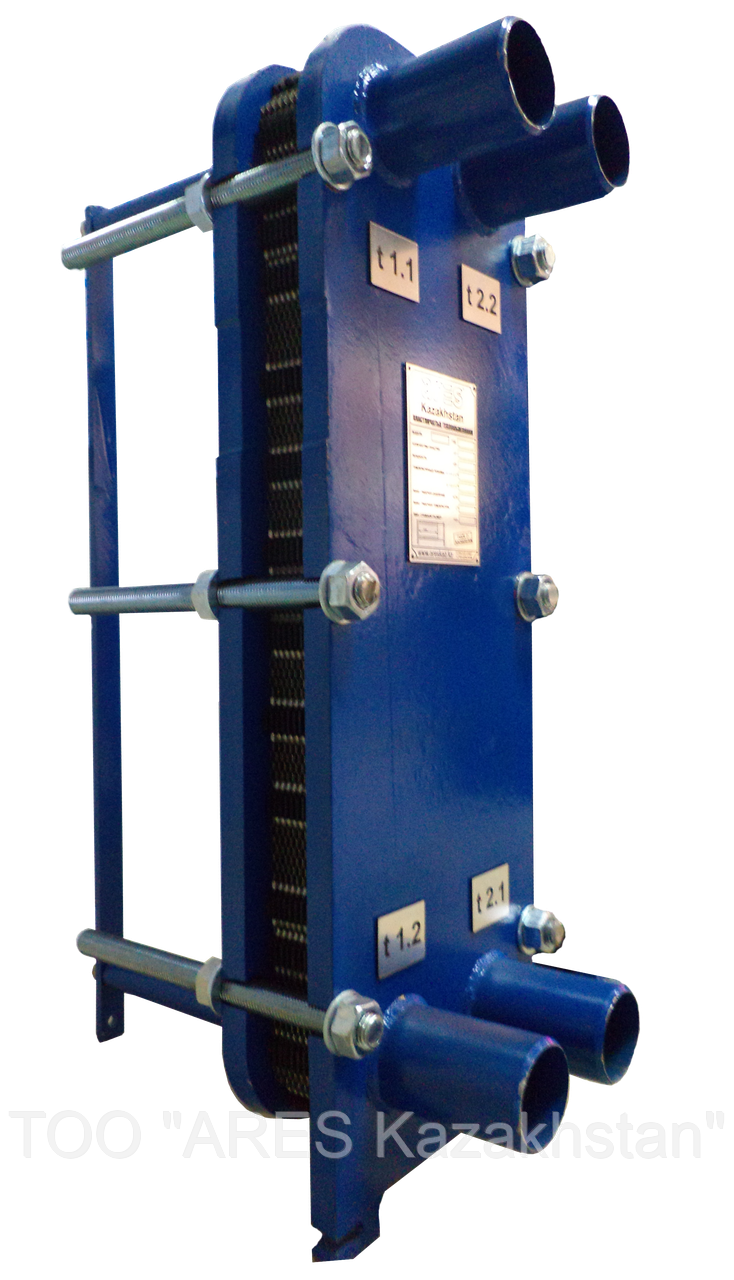

Пластинчатый теплообменник на отопление А2М (S14A)

  • В наличии
  • Оптом и в розницу
  • Код: 4

Цену уточняйте

+7 показать номер
  • +7 показать номер
  • +7 показать номер
  • Адрес и контакты
Пластинчатый теплообменник на отопление А2М (S14A)
Пластинчатый теплообменник на отопление А2М (S14A)В наличии
Цену уточняйте
+7 показать номер
  • +7 показать номер
  • +7 показать номер

Описание


Таблица подбора теплообменника на отопление
(подключение от тепловых сетей)
по параметрам 110-70/65-90 ΔР=10кПа

Мощность
Тип корпуса
Кол-во пластин
Диаметр патрубков
Ед.изм.
1
90
A2M-P16
17
65
1
2
140
A2M-P16
30
65
1
3
190
A2M-P16
40
65
1
4
250
A2M-P16
50
65
1
5
300
A2M-P16
63
65
1
Таблица подбора теплообменника на ГВС
(подключение от тепловых сетей)
по параметрам 70-44/5-60 ΔР=10кПа

Мощность
Тип корпуса
Кол-во пластин
Диаметр патрубков
Ед.изм.
1
120
A2M-P16
18
65
1
2
150
A2M-P16
30
65
1
3
200
A2M-P16
40
65
1
4
245
A2M-P16
50
65
1
5
290
A2M-P16
60
65
1
Таблица подбора теплообменника
(подключение от котла)
по параметрам 95-70/60-80 ΔР=10кПа

Мощность
Тип корпуса
Кол-во пластин
Диаметр патрубков
Ед.изм.
1
60
A2M-P16
17
65
1
2
10
A2M-P16
27
65
1
3
150
A2M-P16
39
65
1
4
180
A2M-P16
47
65
1
5
210
A2M-P16
55
65
1
6
250
A2M-P16
65
65
1
Таблица подбора теплообменника на ГВС
(подключение от котла)
по параметрам 80-60/5-55 ΔР=10кПа

Мощность
Тип корпуса
Кол-во пластин
Диаметр патрубков
Ед.изм.
1
110
A2M-P16
28
65
1
2
140
A2M-P16
36
65
1
3
180
A2M-P16
46
65
1
4
220
A2M-P16
56
65
1
5
260
A2M-P16
68
65
1
*Материал пластин ― нержавеющая сталь AISI 316
*Материал прокладок ― EPDM
Конструкция пластинчатого теплообменника
Пластинчатый теплообменный аппарат состоит из пакета пластин, стянутого между опорной и прижимной плитами, с помощью шпилек, до расчетного размера. Поверхность теплообмена в теплообменнике образована набором гофрированных металлических пластин, на которых для обеспечения герметичности, установлены резиновые уплотнения. Пластины в теплообменном аппарате устанавливаются таким образом, что каждая последующая развернута на 180, так формируются каналы, по которым движутся среды. Герметичность собранного теплообменного аппарата, позволяет использовать их при давлении от 6 бар до 25 бар.
Принцип работы теплообменного аппарата
Принцип работы пластинчатого теплообменного аппарата основан на передаче тепла между смежными пластинами. Холодная и горячая среды поступают в теплообменный аппарат, не смешиваясь друг с другом. Движение жидкостей в теплообменном аппарате осуществляется, как правило, друг навстречу другу, таким образом, происходит процесс теплообмена. Каждая из сторон изолирована уплотнительной прокладкой, что позволяет исключить смешивание сред. В случае нарушения герметичности уплотнительной прокладки утечка наружу, может быть визуализирована и устранена. Обеспечения герметичности при работе теплообменного аппарата, достигается стягиванием пакета пластин до расчетного размера. Также стяжные шпильки позволяют оперативно проводить разборку и сборку теплообменного аппарата, тем самым обеспечивая доступ ко всей теплообменной поверхности.
Преимущества пластинчатых теплообменников
Возможность изменения мощности
· В каждом разборном пластинчатом теплообменном аппарате есть возможность изменения мощности теплообменного аппарата, путем изменения количества пластин.
Высокая эффективность
· Благодаря своим конструктивным особенностям, теплообменные аппараты имеют в несколько раз выше коэффициенты теплопередачи, чем у кожухотрубных аппаратов.
· Пластинчатые теплообменники более компактны (площадь при монтаже, обслуживании и ремонте в 3-5 раз меньше чем у кожухотрубных)
· Затраты на монтажные работы ниже, за счет более компактной конструкции
Удобство в обслуживании и ремонте
· Возможность обслуживания и ремонта теплообменника благодаря разборной конструкции, и легкого доступа к поверхности путем разборки. Работы по разборке и сборке могут быть выполнены одним человеком.
Характеристика пластины
Пластины изготавливаются толщиной от 0,5 до 1,0 мм из коррозионностойкого материала: стали AISI 316 по запросу AISI 304, SMO, Hasterloy (жаропрочные сплавы на основе никеля) титан и др. Материал пластины выбирается исходя из сферы применения пластинчатого теплообменного аппарата и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. При входе на пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределить жидкость и избежать «мертвых зон» на пластине. Между верхней и нижней зонами, расположена поверхность теплообмена пластины, которая имеет гофрированную поверхность, позволяющую создать турбулентный поток и интенсифицировать процесс теплообмена.
Выпускаемые компанией ARES все пластины идентичны с другими моделями такими как Sondex, Danfoss, Ридан. Стандартные пластины серии А, имеют два типа гофрирования: с острым и тупым углом шеврона.
Пластина с тупым углом:
· Высокая турбулизация потока
· Высокая теплопередача
· Высокая потеря давления
Пластина с острым углом:
· Низкая турбулизация потока
· Низкая теплопередача
· Низкая потеря давления
Пластинчатый теплообменный аппарат состоит из пластин одного типа или их комбинации. Количество пластин в теплообменном аппарате их компоновка, зависит от тепловой мощности, теплофизических свойств сред, а также температурных параметров и допустимой потери давления.

Характеристики

Основные
Страна производительТурция
Производитель  ARES
Тип теплообменника по способу передачи теплаПоверхностный
Тип поверхностного теплообменника  Рекуперативный
Тип рекуперативного поверхностного теплообменника  Пластинчатый
Материал теплообменника  Нержавеющая сталь
Тепловая мощность  90.0 (кВт)
Тип соединения теплообменникасварка
Максимальная рабочая температура150.0 (град.)
Минимальная рабочая температура-10.0 (град.)
Максимальное давление теплообменника1.6 (МПа)
Гарантийный срок  24 (мес)
