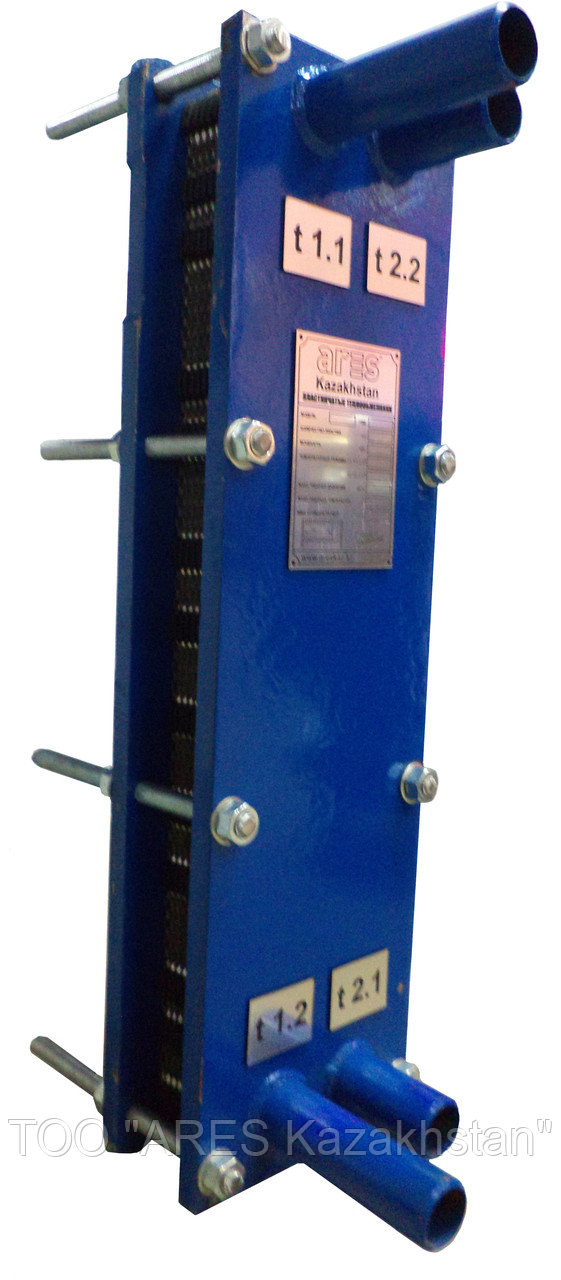

Пластинчатый теплообменник A1L (S8A)

  • В наличии
  • Оптом и в розницу
  • Код: 4

от 42 000 Тг.

Показать оптовые цены
+7 показать номер
  • +7 показать номер
  • +7 показать номер
  • Адрес и контакты
Пластинчатый теплообменник A1L (S8A)
Пластинчатый теплообменник A1L (S8A)В наличии
от 42 000 Тг.
+7 показать номер
  • +7 показать номер
  • +7 показать номер

Описание


Таблица подбора теплообменника
(подключение от тепловых сетей)
по параметрам 110-70/65-90 ΔР=10кПа

Мощность
Тип корпуса
Кол-во пластин
Диаметр патрубков
Ед.изм.
1
20
A1L-P16
9
32
1
2
30
A1L-P16
11
32
1
3
40
A1L-P16
15
32
1
4
50
A1L-P16
19
32
1
5
60
A1L-P16
23
32
1
Таблица подбора теплообменника на ГВС
(подключение от тепловых сетей)
по параметрам 70-44/5-60 ΔР=10кПа

Мощность
Тип корпуса
Кол-во пластин
Диаметр патрубков
Ед.изм.
1
30
A1L-P16
12
32
1
2
55
A1L-P16
20
32
1
3
85
A1L-P16
30
32
1
4
110
A1L-P16
40
32
1
5
130
A1L-P16
50
32
1
Таблица подбора теплообменника
(подключение от котла)
по параметрам 95-70/60-80 ΔР=10кПа

Мощность
Тип корпуса
Кол-во пластин
Диаметр патрубков
Ед.изм.
1
20
A1L-P16
11
32
1
2
50
A1L-P16
23
32
1
3
70
A1L-P16
33
32
1
4
90
A1L-P16
43
32
1
5
100
A1L-P16
49
32
1
Таблица подбора теплообменника на ГВС
(подключение от котла)
по параметрам 80-60/5-55 ΔР=10кПа

Мощность
Тип корпуса
Кол-во пластин
Диаметр патрубков
Ед.изм.
1
40
A1L-P16
18
32
1
2
60
A1L-P16
26
32
1
3
80
A1L-P16
36
32
1
4
100
A1L-P16
48
32
1
5
110
A1L-P16
52
32
1
*Материал пластин ― нержавеющая сталь AISI 316
*Материал прокладок ― EPDM
Конструкция пластинчатого теплообменника
Пластинчатый теплообменный аппарат состоит из пакета пластин, стянутого между опорной и прижимной плитами, с помощью шпилек, до расчетного размера. Поверхность теплообмена в теплообменнике образована набором гофрированных металлических пластин, на которых для обеспечения герметичности, установлены резиновые уплотнения. Пластины в теплообменном аппарате устанавливаются таким образом, что каждая последующая развернута на 180, так формируются каналы, по которым движутся среды. Герметичность собранного теплообменного аппарата, позволяет использовать их при давлении от 6 бар до 25 бар.
Принцип работы теплообменного аппарата
Принцип работы пластинчатого теплообменного аппарата основан на передаче тепла между смежными пластинами. Холодная и горячая среды поступают в теплообменный аппарат, не смешиваясь друг с другом. Движение жидкостей в теплообменном аппарате осуществляется, как правило, друг навстречу другу, таким образом, происходит процесс теплообмена. Каждая из сторон изолирована уплотнительной прокладкой, что позволяет исключить смешивание сред. В случае нарушения герметичности уплотнительной прокладки утечка наружу, может быть визуализирована и устранена. Обеспечения герметичности при работе теплообменного аппарата, достигается стягиванием пакета пластин до расчетного размера. Также стяжные шпильки позволяют оперативно проводить разборку и сборку теплообменного аппарата, тем самым обеспечивая доступ ко всей теплообменной поверхности.
Преимущества пластинчатых теплообменников
Возможность изменения мощности
· В каждом разборном пластинчатом теплообменном аппарате есть возможность изменения мощности теплообменного аппарата, путем изменения количества пластин.
Высокая эффективность
· Благодаря своим конструктивным особенностям, теплообменные аппараты имеют в несколько раз выше коэффициенты теплопередачи, чем у кожухотрубных аппаратов.
· Пластинчатые теплообменники более компактны (площадь при монтаже, обслуживании и ремонте в 3-5 раз меньше чем у кожухотрубных)
· Затраты на монтажные работы ниже, за счет более компактной конструкции
Удобство в обслуживании и ремонте
· Возможность обслуживания и ремонта теплообменника благодаря разборной конструкции, и легкого доступа к поверхности путем разборки. Работы по разборке и сборке могут быть выполнены одним человеком.
Характеристика пластины
Пластины изготавливаются толщиной от 0,5 до 1,0 мм из коррозионностойкого материала: стали AISI 316 по запросу AISI 304, SMO, Hasterloy (жаропрочные сплавы на основе никеля) титан и др. Материал пластины выбирается исходя из сферы применения пластинчатого теплообменного аппарата и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. При входе на пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределить жидкость и избежать «мертвых зон» на пластине. Между верхней и нижней зонами, расположена поверхность теплообмена пластины, которая имеет гофрированную поверхность, позволяющую создать турбулентный поток и интенсифицировать процесс теплообмена.
Выпускаемые компанией ARES пластины идентичны пластинам SONDEX, DANFOSS, Ридан. Стандартные пластины серии А, имеют два типа гофрирования: с острым и тупым углом шеврона.
Пластина с тупым углом:
· Высокая турбулизация потока
· Высокая теплопередача
· Высокая потеря давления
Пластина с острым углом:
· Низкая турбулизация потока
· Низкая теплопередача
· Низкая потеря давления
Пластинчатый теплообменный аппарат состоит из пластин одного типа или их комбинации. Количество пластин в теплообменном аппарате их компоновка, зависит от тепловой мощности, теплофизических свойств сред, а также температурных параметров и допустимой потери давления.

Характеристики

Основные
Страна производительТурция
Производитель  ARES
Тип теплообменника по способу передачи теплаПоверхностный
Тип поверхностного теплообменника  Рекуперативный
Тип рекуперативного поверхностного теплообменника  Пластинчатый
Материал теплообменника  Нержавеющая сталь
Тепловая мощность  90.0 (кВт)
Тип соединения теплообменникасварка
Максимальная рабочая температура150.0 (град.)
Минимальная рабочая температура-10.0 (град.)
Максимальное давление теплообменника1.6 (МПа)
Гарантийный срок  24 (мес)

Информация для заказа

  • Цена: от 42 000 Тг.
  • Способ упаковки: При покупки теплообменников, возможна доставка по городу
