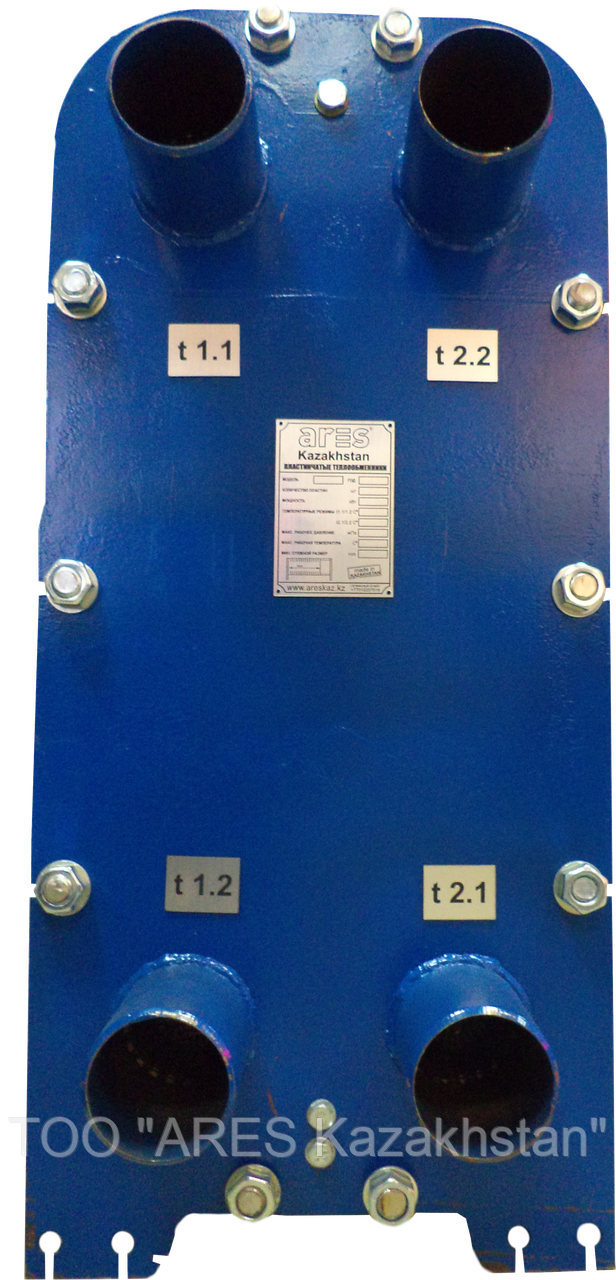

Пластинчатый теплообменник A4А (S22A)
Пластинчатый теплообменник A4А (S22A)В наличии
Цену уточняйте
+7 показать номер
  • +7 показать номер
  • +7 показать номер

Описание

Прайс по теплообменника на отопление по параметрам 90-70/60-80, потеря давления 0,2 bar
Техническая характеристика
Мощность
Диаметр патрубков
Тип корпуса
Кол-во пластин
Цена ($)
Срок поставки
до 150 м2
15,00 кВт.
Ду 32
А1S-P16
12
189.23
на складе
до 200 м2
20,00 кВт.
Ду 32
А1S-P16
15
213.50
на складе
до 250 м2
25,00 кВт.
Ду 32
А1S-P16
18
237.78
на складе
до 300 м2
30,00 кВт.
Ду 32
А1S-P16
21
262.05
на складе
до 350 м2
35,00 кВт.
Ду 32
А1S-P16
24
286.32
на складе
до 400 м2
40,00 кВт.
Ду 32
А1S-P16
27
310.59
на складе
до 450 м2
45,00 кВт.
Ду 32
А1S-P16
30
334.86
на складе
до 500 м2
50,00 кВт.
Ду 32
A1L-P16
17
342.65
на складе
до 550 м2
55,00 кВт.
Ду 32
A1L-P16
19
367.28
на складе
до 600 м2
60,00 кВт.
Ду 32
A1L-P16
21
391.90
на складе
до 650 м2
65,00 кВт.
Ду 32
A1L-P16
23
416.52
на складе
до 700 м2
70,00 кВт.
Ду 32
A1L-P16
25
441.14
на складе
до 800 м2
80,00 кВт.
Ду 32
A1L-P16
27
465.76
на складе
до 850 м2
85,00 кВт.
Ду 32
A1L-P16
29
490.38
на складе
до 900 м2
90,00 кВт.
Ду 32
A1L-P16
31
514.99
на складе
до 950 м2
95,00 кВт.
Ду 32
A1L-P16
33
539.61
на складе
до 1000 м2
100,00 кВт.
Ду 32
A1L-P16
35
564.23
на складе
до 1200 м2
120,00 кВт.
Ду 65
A2М-P16
15
610.78
на складе
до 1400 м2
140,00 кВт.
Ду 65
A2М-P16
17
654.07
на складе
до 1500 м2
150,00 кВт.
Ду 65
A2М-P16
19
697.38
на складе
до 1800 м2
180,00 кВт.
Ду 65
A2М-P16
21
740.68
на складе
до 2000 м2
200,00 кВт.
Ду 65
A2М-P16
23
783.98
на складе
до 2400 м2
240,00 кВт.
Ду 65
A2М-P16
27
870.57
на складе
до 2600 м2
260,00 кВт.
Ду 80
A3М-P16
20
985.76
на складе
до 2800 м2
280,00 кВт.
Ду 80
A3М-P16
21
1015.15
на складе
до 3000 м2
300,00 кВт.
Ду 80
A3М-P16
22
1044.56
на складе
до 3500 м2
350,00 кВт.
Ду 80
A3M-P16
23
1073.95
на складе
до 4000 м2
400,00 кВт.
Ду 100
A4S-P16
31
1498.40
на складе
до 4500 м2
450,00 кВт.
Ду 100
A4S-P16
35
1636.60
на складе
до 5000 м2
500,00 кВт.
Ду 100
А4S-P16
37
1705.69
на складе
Конструкция пластинчатого теплообменника
Пластинчатый теплообменный аппарат состоит из пакета пластин, стянутого между опорной и прижимной плитами, с помощью шпилек, до расчетного размера. Поверхность теплообмена в теплообменнике образована набором гофрированных металлических пластин, на которых для обеспечения герметичности, установлены резиновые уплотнения. Пластины в теплообменном аппарате устанавливаются таким образом, что каждая последующая развернута на 180, так формируются каналы, по которым движутся среды. Герметичность собранного теплообменного аппарата, позволяет использовать их при давлении от 6 бар до 25 бар.
Принцип работы пластинчатого теплообменного аппарата основан на передаче тепла между смежными пластинами. Холодная и горячая среды поступают в теплообменный аппарат, не смешиваясь друг с другом. Движение жидкостей в теплообменном аппарате осуществляется, как правило, друг навстречу другу, таким образом, происходит процесс теплообмена. Каждая из сторон изолирована уплотнительной прокладкой, что позволяет исключить смешивание сред. В случае нарушения герметичности уплотнительной прокладки утечка наружу, может быть визуализирована и устранена. Обеспечения герметичности при работе теплообменного аппарата, достигается стягиванием пакета пластин до расчетного размера. Также стяжные шпильки позволяют оперативно проводить разборку и сборку теплообменного аппарата, тем самым обеспечивая доступ ко всей теплообменной поверхности.
Преимущества пластинчатых теплообменников
Возможность изменения мощности
· В каждом разборном пластинчатом теплообменном аппарате есть возможность изменения мощности теплообменного аппарата, путем изменения количества пластин.
Высокая эффективность
· Благодаря своим конструктивным особенностям, теплообменные аппараты имеют в несколько раз выше коэффициенты теплопередачи, чем у кожухотрубных аппаратов.
· Пластинчатые теплообменники более компактны (площадь при монтаже, обслуживании и ремонте в 3-5 раз меньше чем у кожухотрубных)
· Затраты на монтажные работы ниже, за счет более компактной конструкции
Удобство в обслуживании и ремонте
· Возможность обслуживания и ремонта теплообменника благодаря разборной конструкции, и легкого доступа к поверхности путем разборки. Работы по разборке и сборке могут быть выполнены одним человеком.
Характеристика пластины
Пластины изготавливаются толщиной от 0,5 до 1,0 мм из коррозионностойкого материала: стали AISI 316 по запросу AISI 304, SMO, Hasterloy (жаропрочные сплавы на основе никеля) титан и др. Материал пластины выбирается исходя из сферы применения пластинчатого теплообменного аппарата и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. При входе на пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределить жидкость и избежать «мертвых зон» на пластине. Между верхней и нижней зонами, расположена поверхность теплообмена пластины, которая имеет гофрированную поверхность, позволяющую создать турбулентный поток и интенсифицировать процесс теплообмена.
Характеристика пластин
Все модели пластин выпускаемые компанией ARES идентичны такими как Sondex, Danfoss, Ридан. Стандартные пластины серии А, имеют два типа гофрирования: с острым и тупым углом шеврона.
Пластина с тупым углом:
· Высокая турбулизация потока
· Высокая теплопередача
· Высокая потеря давления
Пластина с острым углом:
· Низкая турбулизация потока
· Низкая теплопередача
· Низкая потеря давления
Пластинчатый теплообменный аппарат состоит из пластин одного типа или их комбинации. Количество пластин в теплообменном аппарате их компоновка, зависит от тепловой мощности, теплофизических свойств сред, а также температурных параметров и допустимой потери давления.

Характеристики

Основные
Страна производительТурция
Производитель  ARES
Тип теплообменника по способу передачи теплаПоверхностный
Тип поверхностного теплообменника  Рекуперативный
Тип рекуперативного поверхностного теплообменника  Пластинчатый
Материал теплообменника  Нержавеющая сталь
Тепловая мощность  20.0 (кВт)
Тип соединения теплообменникасварка
Максимальная рабочая температура150.0 (град.)
Минимальная рабочая температура-10.0 (град.)
Максимальное давление теплообменника1.6 (МПа)
Гарантийный срок  24 (мес)
