Теплообменный аппарат на отопление

  • В наличии
  • Оптом и в розницу
  • Код: 4

от 42 000 Тг.

Показать оптовые цены
+7 показать номер
  • +7 показать номер
  • +7 показать номер
  • Адрес и контакты

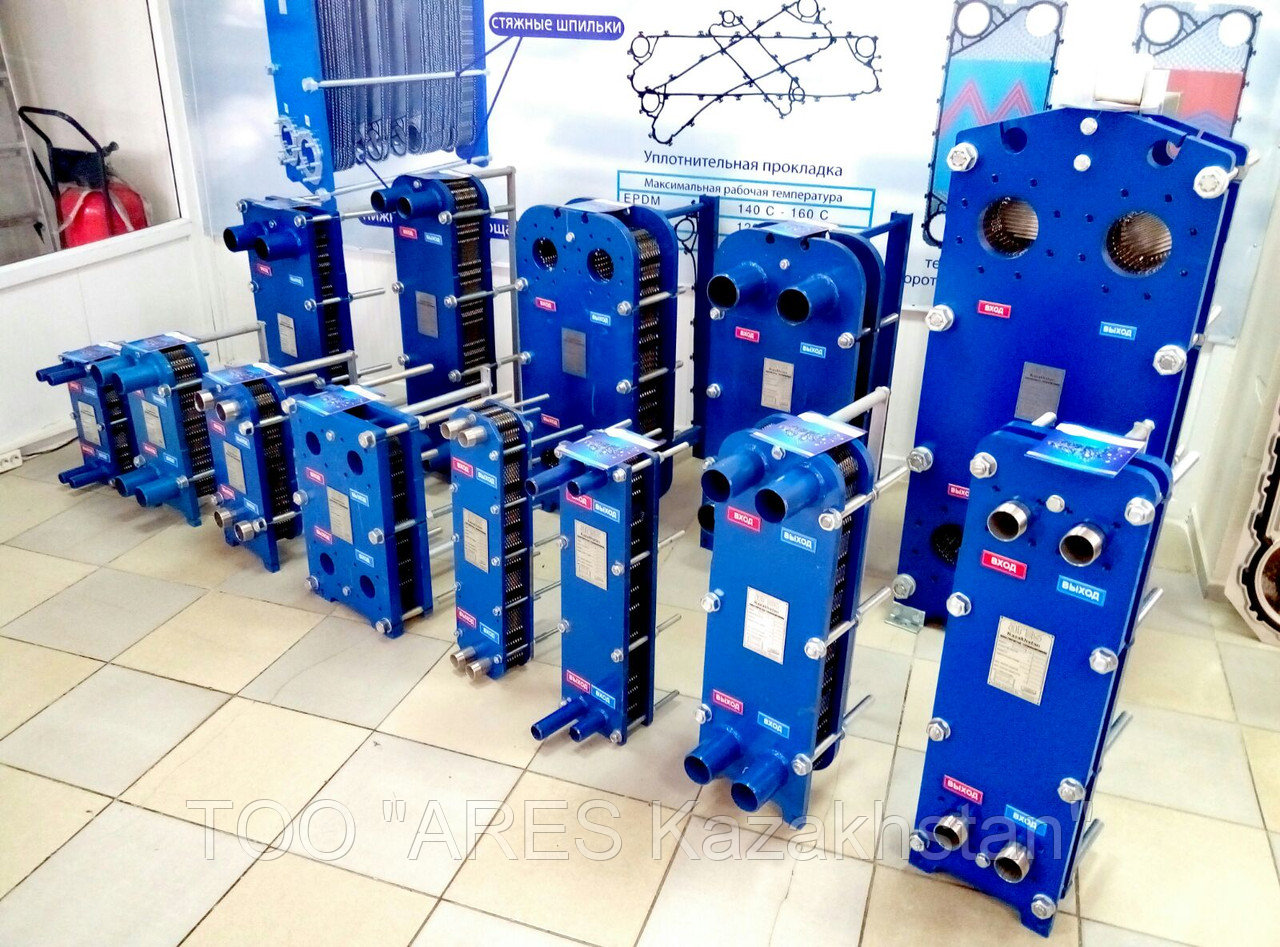

Теплообменный аппарат на отопление
Теплообменный аппарат на отоплениеВ наличии
от 42 000 Тг.
+7 показать номер
  • +7 показать номер
  • +7 показать номер

Описание

Прайс по теплообменника на отопление подобранные по параметрам 90-70/60-80, потеря давления 0,2 bar
Техническая характеристика
Мощность
Диаметр патрубков
Тип корпуса
Кол-во пластин
Цена ($)
Срок поставки
до 150 м2
15,00 кВт.
Ду 32
А1S-P16
12
189.23
на складе
до 200 м2
20,00 кВт.
Ду 32
А1S-P16
15
213.50
на складе
до 250 м2
25,00 кВт.
Ду 32
А1S-P16
18
237.78
на складе
до 300 м2
30,00 кВт.
Ду 32
А1S-P16
21
262.05
на складе
до 350 м2
35,00 кВт.
Ду 32
А1S-P16
24
286.32
на складе
до 400 м2
40,00 кВт.
Ду 32
А1S-P16
27
310.59
на складе
до 450 м2
45,00 кВт.
Ду 32
А1S-P16
30
334.86
на складе
до 500 м2
50,00 кВт.
Ду 32
A1L-P16
17
342.65
на складе
до 550 м2
55,00 кВт.
Ду 32
A1L-P16
19
367.28
на складе
до 600 м2
60,00 кВт.
Ду 32
A1L-P16
21
391.90
на складе
до 650 м2
65,00 кВт.
Ду 32
A1L-P16
23
416.52
на складе
до 700 м2
70,00 кВт.
Ду 32
A1L-P16
25
441.14
на складе
до 800 м2
80,00 кВт.
Ду 32
A1L-P16
27
465.76
на складе
до 850 м2
85,00 кВт.
Ду 32
A1L-P16
29
490.38
на складе
до 900 м2
90,00 кВт.
Ду 32
A1L-P16
31
514.99
на складе
до 950 м2
95,00 кВт.
Ду 32
A1L-P16
33
539.61
на складе
до 1000 м2
100,00 кВт.
Ду 32
A1L-P16
35
564.23
на складе
до 1200 м2
120,00 кВт.
Ду 65
A2М-P16
15
610.78
на складе
до 1400 м2
140,00 кВт.
Ду 65
A2М-P16
17
654.07
на складе
до 1500 м2
150,00 кВт.
Ду 65
A2М-P16
19
697.38
на складе
до 1800 м2
180,00 кВт.
Ду 65
A2М-P16
21
740.68
на складе
до 2000 м2
200,00 кВт.
Ду 65
A2М-P16
23
783.98
на складе
до 2400 м2
240,00 кВт.
Ду 65
A2М-P16
27
870.57
на складе
до 2600 м2
260,00 кВт.
Ду 80
A3М-P16
20
985.76
на складе
до 2800 м2
280,00 кВт.
Ду 80
A3М-P16
21
1015.15
на складе
до 3000 м2
300,00 кВт.
Ду 80
A3М-P16
22
1044.56
на складе
до 3500 м2
350,00 кВт.
Ду 80
A3M-P16
23
1073.95
на складе
до 4000 м2
400,00 кВт.
Ду 100
A4S-P16
31
1498.40
на складе
до 4500 м2
450,00 кВт.
Ду 100
A4S-P16
35
1636.60
на складе
до 5000 м2
500,00 кВт.
Ду 100
А4S-P16
37
1705.69
на складе
Конструкция пластинчатого теплообменника
Пластинчатый теплообменный аппарат состоит из пакета пластин, стянутого между опорной и прижимной плитами, с помощью шпилек, до расчетного размера. Поверхность теплообмена в теплообменнике образована набором гофрированных металлических пластин, на которых для обеспечения герметичности, установлены резиновые уплотнения. Пластины в теплообменном аппарате устанавливаются таким образом, что каждая последующая развернута на 180, так формируются каналы, по которым движутся среды. Герметичность собранного теплообменного аппарата, позволяет использовать их при давлении от 6 бар до 25 бар.
Принцип работы теплообменного аппарата
Принцип работы пластинчатого теплообменного аппарата основан на передаче тепла между смежными пластинами. Холодная и горячая среды поступают в теплообменный аппарат, не смешиваясь друг с другом. Движение жидкостей в теплообменном аппарате осуществляется, как правило, друг навстречу другу, таким образом, происходит процесс теплообмена. Каждая из сторон изолирована уплотнительной прокладкой, что позволяет исключить смешивание сред. В случае нарушения герметичности уплотнительной прокладки утечка наружу, может быть визуализирована и устранена. Обеспечения герметичности при работе теплообменного аппарата, достигается стягиванием пакета пластин до расчетного размера. Также стяжные шпильки позволяют оперативно проводить разборку и сборку теплообменного аппарата, тем самым обеспечивая доступ ко всей теплообменной поверхности.
Преимущества пластинчатых теплообменников
Возможность изменения мощности
· В каждом разборном пластинчатом теплообменном аппарате есть возможность изменения мощности теплообменного аппарата, путем изменения количества пластин.
Высокая эффективность
· Благодаря своим конструктивным особенностям, теплообменные аппараты имеют в несколько раз выше коэффициенты теплопередачи, чем у кожухотрубных аппаратов.
· Пластинчатые теплообменники более компактны (площадь при монтаже, обслуживании и ремонте в 3-5 раз меньше чем у кожухотрубных)
· Затраты на монтажные работы ниже, за счет более компактной конструкции
Удобство в обслуживании и ремонте
· Возможность обслуживания и ремонта теплообменника благодаря разборной конструкции, и легкого доступа к поверхности путем разборки. Работы по разборке и сборке могут быть выполнены одним человеком.
Характеристика пластины
Пластины изготавливаются толщиной от 0,5 до 1,0 мм из коррозионностойкого материала: стали AISI 316 по запросу AISI 304, SMO, Hasterloy (жаропрочные сплавы на основе никеля) титан и др. Материал пластины выбирается исходя из сферы применения пластинчатого теплообменного аппарата и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. При входе на пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределить жидкость и избежать «мертвых зон» на пластине. Между верхней и нижней зонами, расположена поверхность теплообмена пластины, которая имеет гофрированную поверхность, позволяющую создать турбулентный поток и интенсифицировать процесс теплообмена.
Выпускаемые компанией ARES все пластины идентичны с другими моделями такими как: Sondex, Danfoss, Ридан. Стандартные пластины серии А, имеют два типа гофрирования: с острым и тупым углом шеврона.
Пластина с тупым углом:
· Высокая турбулизация потока
· Высокая теплопередача
· Высокая потеря давления
Пластина с острым углом:
· Низкая турбулизация потока
· Низкая теплопередача
· Низкая потеря давления
Пластинчатый теплообменный аппарат состоит из пластин одного типа или их комбинации. Количество пластин в теплообменном аппарате их компоновка, зависит от тепловой мощности, теплофизических свойств сред, а также температурных параметров и допустимой потери давления.

Характеристики

Основные
Страна производительТурция
Производитель  ARES
Тип теплообменника по способу передачи теплаПоверхностный
Тип поверхностного теплообменника  Рекуперативный  \
Тип рекуперативного поверхностного теплообменника  Пластинчатый  \
Материал теплообменника  Нержавеющая сталь
Тепловая мощность  90.0 (кВт)
Тип соединения теплообменникасварка
Максимальная рабочая температура150.0 (град.)
Минимальная рабочая температура-10.0 (град.)
Максимальное давление теплообменника1.6 (МПа)
Гарантийный срок  24 (мес)
