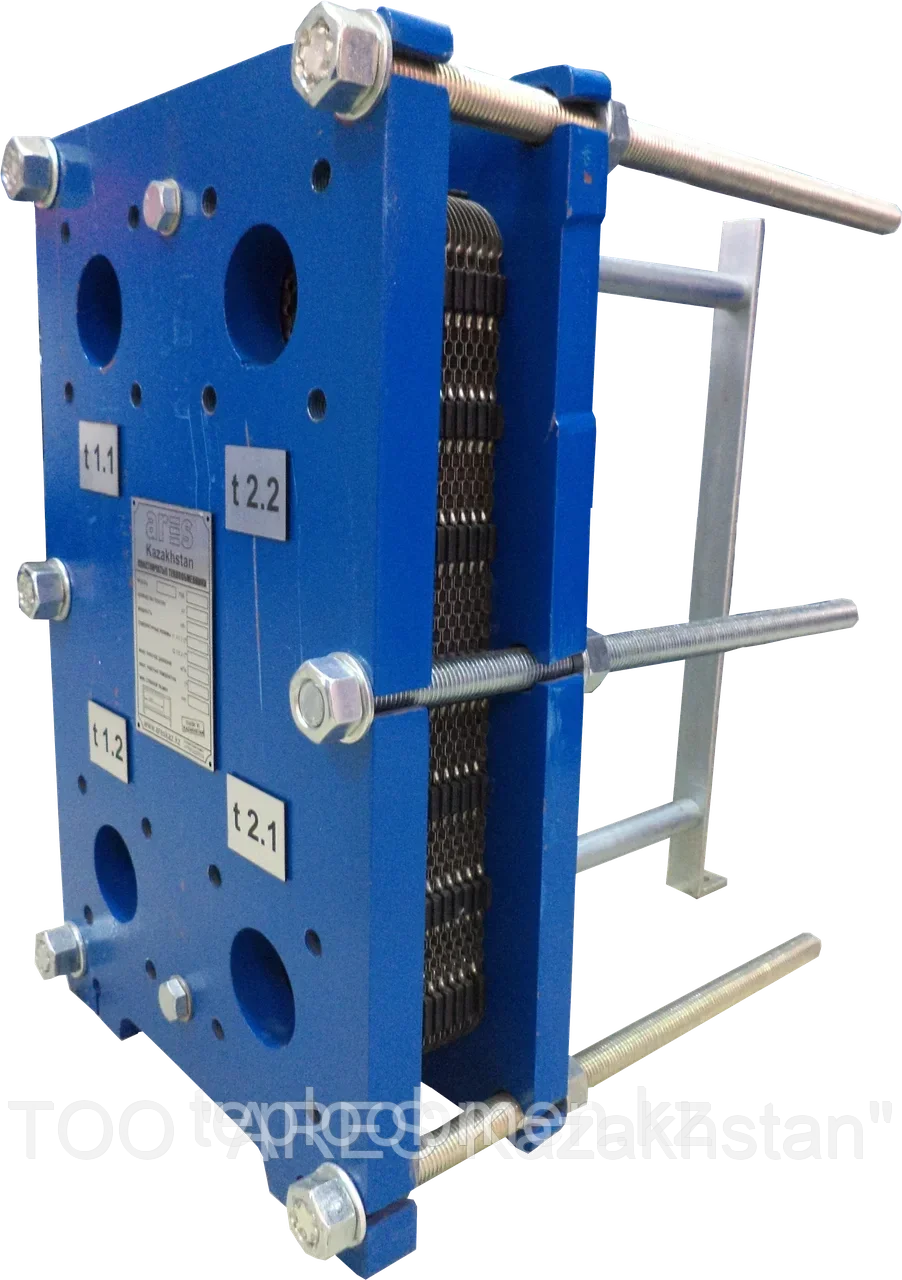

Пластинчатый теплообменник A3S (S9A)
42 000 Тг.
Показать оптовые ценыТаблица подбора теплообменника | |||||
(подключение от тепловых сетей) | |||||
по параметрам 110-70/60-80 ΔР=10кПа | |||||
№ | Мощность | Тип корпуса | Кол-во пластин | Диаметр патрубков | Ед.изм. |
1 | 120 | A3S-P16 | 20 | 65 | 1 |
2 | 220 | A3S-P16 | 30 | 65 | 1 |
3 | 280 | A3S-P16 | 40 | 65 | 1 |
4 | 350 | A3S-P16 | 50 | 65 | 1 |
Таблица подбора теплообменника на ГВС | |||||
(подключение от тепловых сетей) | |||||
по параметрам 70-44/5-60 ΔР=10кПа | |||||
№ | Мощность | Тип корпуса | Кол-во пластин | Диаметр патрубков | Ед.изм. |
1 | 120 | A3S-P16 | 26 | 65 | 1 |
2 | 160 | A3S-P16 | 30 | 65 | 1 |
3 | 200 | A3S-P16 | 41 | 65 | 1 |
4 | 260 | A3S-P16 | 52 | 65 | 1 |
Таблица подбора теплообменника | |||||
(подключение от котла) | |||||
по параметрам 95-70/60-80 ΔР=10кПа | |||||
№ | Мощность | Тип корпуса | Кол-во пластин | Диаметр патрубков | Ед.изм. |
1 | 80 | A3S-P16 | 23 | 65 | 1 |
2 | 100 | A3S-P16 | 27 | 65 | 1 |
3 | 130 | A3S-P16 | 34 | 65 | 1 |
4 | 170 | A3S-P16 | 43 | 65 | 1 |
5 | 240 | A3S-P16 | 59 | 65 | 1 |
Таблица подбора теплообменника на ГВС | |||||
(подключение от котла) | |||||
по параметрам 80-60/5-55 ΔР=10кПа | |||||
№ | Мощность | Тип корпуса | Кол-во пластин | Диаметр патрубков | Ед.изм. |
1 | 120 | A3S-P16 | 16 | 65 | 1 |
2 | 150 | A3S-P16 | 20 | 65 | 1 |
3 | 180 | A3S-P16 | 24 | 65 | 1 |
4 | 210 | A3S-P16 | 28 | 65 | 1 |
5 | 250 | A3S-P16 | 34 | 65 | 1 |
*Материал пластин ― нержавеющая сталь AISI 316 | |||||
*Материал прокладок ― EPDM |
Конструкция пластинчатого теплообменника
Пластинчатый теплообменный аппарат состоит из пакета пластин, стянутого между опорной и прижимной плитами, с помощью шпилек, до расчетного размера. Поверхность теплообмена в теплообменнике образована набором гофрированных металлических пластин, на которых для обеспечения герметичности, установлены резиновые уплотнения. Пластины в теплообменном аппарате устанавливаются таким образом, что каждая последующая развернута на 180, так формируются каналы, по которым движутся среды. Герметичность собранного теплообменного аппарата, позволяет использовать их при давлении от 6 бар до 25 бар.
Принцип работы теплообменного аппарата
Принцип работы пластинчатого теплообменного аппарата основан на передаче тепла между смежными пластинами. Холодная и горячая среды поступают в теплообменный аппарат, не смешиваясь друг с другом. Движение жидкостей в теплообменном аппарате осуществляется, как правило, друг навстречу другу, таким образом, происходит процесс теплообмена. Каждая из сторон изолирована уплотнительной прокладкой, что позволяет исключить смешивание сред. В случае нарушения герметичности уплотнительной прокладки утечка наружу, может быть визуализирована и устранена. Обеспечения герметичности при работе теплообменного аппарата, достигается стягиванием пакета пластин до расчетного размера. Также стяжные шпильки позволяют оперативно проводить разборку и сборку теплообменного аппарата, тем самым обеспечивая доступ ко всей теплообменной поверхности.
Преимущества пластинчатых теплообменников
Возможность изменения мощности
· В каждом разборном пластинчатом теплообменном аппарате есть возможность изменения мощности теплообменного аппарата, путем изменения количества пластин.
Высокая эффективность
· Благодаря своим конструктивным особенностям, теплообменные аппараты имеют в несколько раз выше коэффициенты теплопередачи, чем у кожухотрубных аппаратов.
· Пластинчатые теплообменники более компактны (площадь при монтаже, обслуживании и ремонте в 3-5 раз меньше чем у кожухотрубных)
· Затраты на монтажные работы ниже, за счет более компактной конструкции
Удобство в обслуживании и ремонте
· Возможность обслуживания и ремонта теплообменника благодаря разборной конструкции, и легкого доступа к поверхности путем разборки. Работы по разборке и сборке могут быть выполнены одним человеком.
Характеристика пластины
Пластины изготавливаются толщиной от 0,5 до 1,0 мм из коррозионностойкого материала: стали AISI 316 по запросу AISI 304, SMO, Hasterloy (жаропрочные сплавы на основе никеля) титан и др. Материал пластины выбирается исходя из сферы применения пластинчатого теплообменного аппарата и условий его эксплуатации. Пластина имеет отверстия для прохода среды и распределения по каналам. При входе на пластину теплоноситель поступает в распределительную зону, которая позволяет равномерно распределить жидкость и избежать «мертвых зон» на пластине. Между верхней и нижней зонами, расположена поверхность теплообмена пластины, которая имеет гофрированную поверхность, позволяющую создать турбулентный поток и интенсифицировать процесс теплообмена.
Выпускаемые компанией ARES все пластины идентичны с другими моделями такими как Sondex, Danfoss, Ридан. Стандартные пластины серии А, имеют два типа гофрирования: с острым и тупым углом шеврона.
Пластина с тупым углом:
· Высокая турбулизация потока
· Высокая теплопередача
· Высокая потеря давления
Пластина с острым углом:
· Низкая турбулизация потока
· Низкая теплопередача
· Низкая потеря давления
Пластинчатый теплообменный аппарат состоит из пластин одного типа или их комбинации. Количество пластин в теплообменном аппарате их компоновка, зависит от тепловой мощности, теплофизических свойств сред, а также температурных параметров и допустимой потери давления.
Основные | |
---|---|
Производитель | ARES |
Страна производитель | Турция |
Гарантийный срок | 12 мес |
Максимальная рабочая температура | 150 град. |
Максимальное давление теплообменника | 1.6 МПа |
Материал теплообменника | Нержавеющая сталь |
Минимальная рабочая температура | -10 град. |
Тепловая мощность | 90 кВт |
Тип поверхностного теплообменника | Рекуперативный |
Тип рекуперативного поверхностного теплообменника | Пластинчатый |
Тип соединения теплообменника | сварка |
Тип теплообменника по способу передачи тепла | Поверхностный |
- Цена: 42 000 Тг.
